UniDRON / UniDRON Plus 微區拉曼/螢光光譜系統
規格介紹:UniDRON / UniDRON Plus 微區拉曼/螢光光譜系統
高靈敏、多功能、高擴充 _ 專為學術研究與高階材料分析打造的全自動共軛焦拉曼/螢光光譜解決方案。
詳細介紹:
一體化高精度光譜系統
- ♠ Olympus BX43 研究型顯微鏡
- ♠ 自動化雷射/濾光選擇、訊號切換
- ♠ 全自由空間光路，無光纖損耗
高解析成像與掃描功能
- ♠ 600萬畫素CMOS攝影機
- ♠ 3D掃描平台，XY解析度達 50 nm、Z軸 10 nm
- ♠ 支援拉曼、PL (螢光)、2D/3D Mapping 成像
極低雜訊 CCD 偵測器
- ♠ TE冷卻至 -60°C，低暗電流（1 e-/pix/sec）
- ♠ 高量子效率（QE 95% @ 600nm）
- ♠ 永久真空封裝，抗水氣與震動
🛠️ 系統規格一覽
模組 | 說明 |
顯微系統 | Olympus BX43，支援明暗場與物鏡10x–100x |
激發雷射 | 最多支援5組波長：266 ~ 1064nm（如 532/633/785nm） |
光譜儀 | 焦距 193–1000mm，最多支援4組光柵 |
偵測器 | Back-thinned Deep Depletion -60°C冷卻、2000x256 pixels |
ND濾鏡 | 18段可變雷射功率控制，0.001%~100% |
掃描平台 | 電動式XYZ平台，奈米等級定位 |
軟體功能 | 光譜擷取、光譜影像分析、資料處理與比對等多模組 |
🧪 多樣應用場景
- ✅ 結構鑑定與光譜指紋區分
- ✅ 碳材料分析（石墨烯層數、結晶性等）

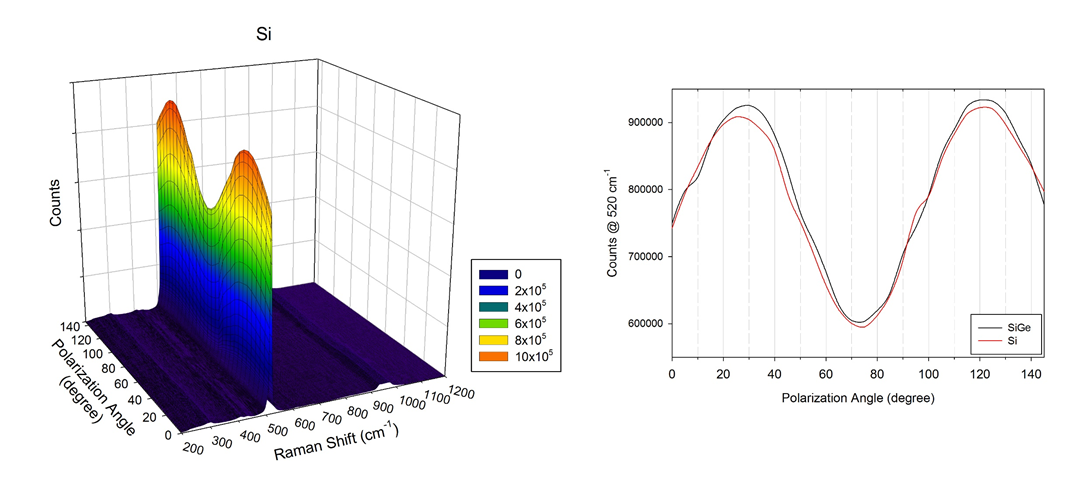

- ✅ 半導體應力與摻雜分析
- ✅ 有機/無機分子定量分析
- ✅ 原位電化學、高低溫反應監測

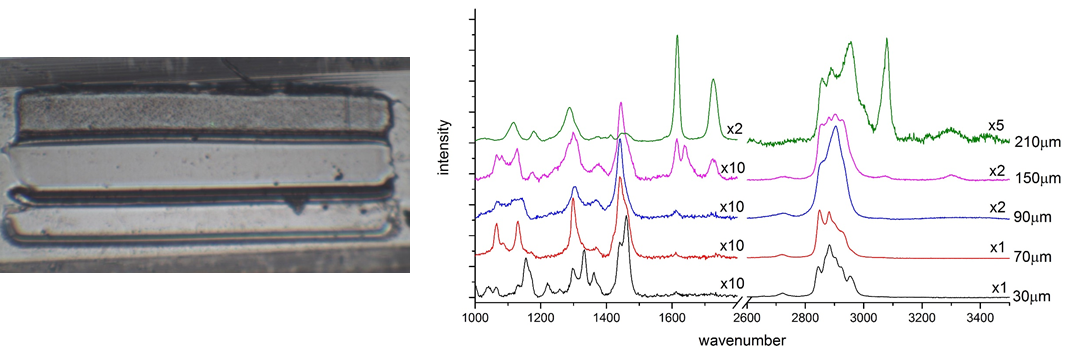

- ✅ 2D/3D影像掃描與組成分析
🧱 擴充能力
- • 原位溫控與氣氛反應腔體
- • 專屬 AFM-Raman/NSOM 整合模組（與 Strink 合作）
- • 可客製多波長激發源與探測端口
應用案例
擴充時間解析螢光光譜系統於太陽能電池材料檢測
擴充高低溫反應池於材料臨場實驗
多波長檢測技術應用於半導體錯誤分析(FA)實驗室及研發單位
定性分析

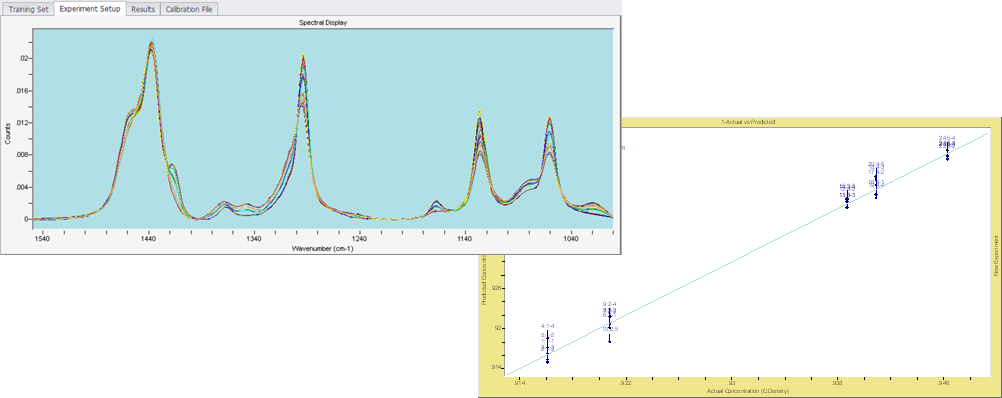

定量分析

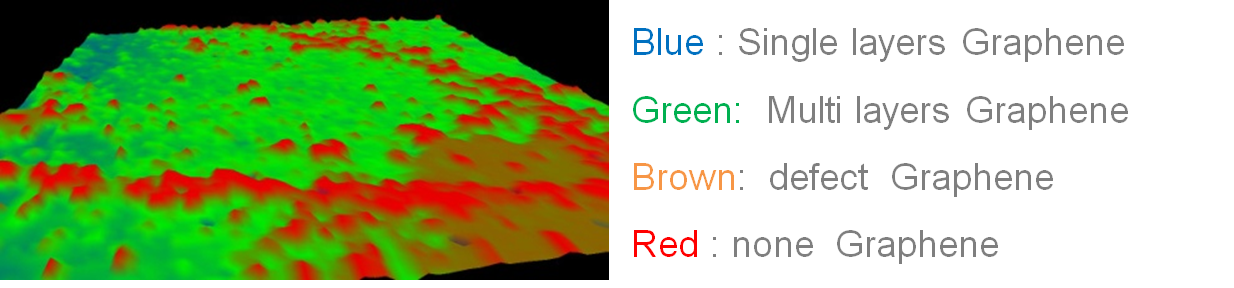

石墨烯
半導體

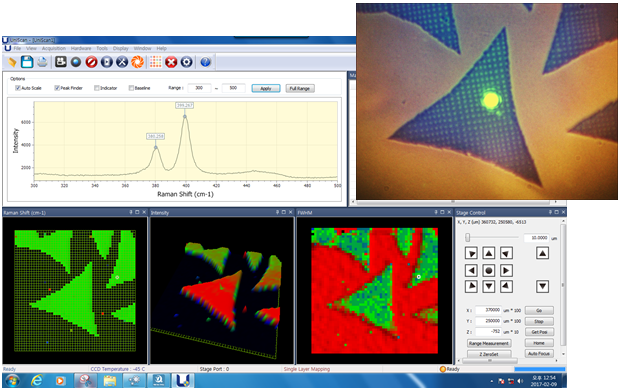

二維材料
UniDRON Brochure 下載
